Светильники. Классификация и маркировка

Светильником называется осветительный прибор, осуществляющий перераспределения светового потока лампы. Светильник состоит из лампы, арматуры и рассеивателя. Светотехническими характеристиками светильников являются их кривые силы света, соотношение потоков, излучаемых в нижнюю и верхнюю полусферы, коэффициент полезного действия.

Светильники делятся на классы, в зависимости от того, какую долю всего потока светильника составляет поток нижней полусферы. Светильники относятся к классу прямого света (П), если эта доля больше 80%, преимущественно прямого света (Н), если она составляет 60-80%, рассеянного света (Р) - 40-60%, преимущественно отраженного света (В) - 20-40 и отраженного света (0) - менее 20%.

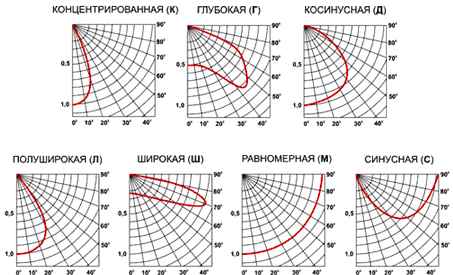

Светильники делятся также на 7 типовых кривых силы света:

Основным признаком, определяющим тип кривой, является отношение максимальной силы света светильника к средней арифметической для данной плоскости.

Светильники классифицируются также по степени защиты от пыли, воды и взрыва. Степень защиты светильников обозначается двумя цифрами: первая —  защита от пыли, вторая — от воды.

По защите от пыли различаются на:

• 2 - открытые с неуплотненной светопропускающей оболочкой полностью;
• 5 - пылезащищенные;
• 6 - полностью пыленепроницаемые;

По защите от воды на:

• 0 - незащищенные;
• 2 - каплезащищенные;
• 3 - дождезащищенные;
• 4 - брызгозащищенные;
• 5 - струезащищенные;

Из различных взрывозащищенных исполнений для светильников характерны исполнения повышенной надежности (Н) и взрывонепроницаемое (В).

Каждому светильнику, за исключением светильников специального назначения и для установки на транспорте, присваивается шифр (условное обозначение). Например:

Структура шифра такова:

Где:
1 - буква, обозначающая источник света:

• Н - лампы накаливания общего применения;
• Р - ртутные лампы типа ДРЛ;
• Л - прямые трубчатые люминесцентные лампы;
• И - кварцевые галогенные лампы накаливания;
• Г - ртутные лампы типа ДРИ;
• Ж - натриевые лампы;
• К - ксеноновые трубчатые лампы и т. д.;

2 - буква, обозначающая способ установки светильника:

• С - подвесные;
• П - потолочные;
• Б - настенные;
• В - встраиваемые и т.д.;

3 - буква, обозначающая основное назначение светильника:

• П - для промышленных предприятий;
• О - для общественных зданий;
• У - для наружного освещения;
• Р - для рудников и шахт;
• Б - для бытовых помещений;

4 - двузначное число (01-99), обозначающее номер серии;

5 - число, обозначающее количество ламп в светильнике (для одноламповых светильников число 1 не указывается и знак "х" не ставится, а мощность указывается непосредственно после тире);

6 - число, обозначающее мощность ламп в ваттах;

7 - трехзначное число (001-099), обозначающее номер модификации;

8 - обозначение климатического исполнения и категории размещения светильников.

Климатическое исполнение указывается буквами:

• У - для районов с умеренным климатом;
• Т - для районов с тропическим климатом и т. д.

Категория размещения определяет место размещения светильников при эксплуатации:

• 1 - на открытом воздухе;
• 2 - под навесами и другими полуоткрытыми сооружениями;/li>
• 3 - в закрытых неотапливаемых помещениях;
• 4 - в закрытых отапливаемых помещениях;
• 5 - в сырых помещениях;
